產品概述

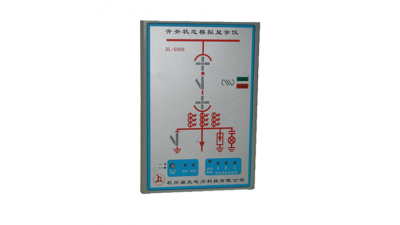

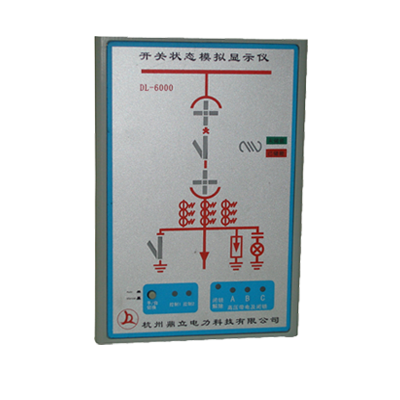

DL-6000系列開關狀態綜合指示儀是根據當前中壓系統柜技術發展而開發設計的一種新型的多功能、智能化模擬動態指示裝置。它集一次回路模擬圖、開關狀態、斷路器位置、接地閘刀位置、彈簧儲能狀態、高壓帶電指示、高壓帶電閉鎖以及自動加熱除濕控制、溫度控制等多功能于一體，這些指示功能可分可合，用戶可根據需要選擇指定不同的訂貨型號并提供一次方案圖即可。該產品以一體化布局配套裝備于開關柜，將簡化開關柜的面板結構設計，美化開關柜的面板布局，完善開關狀態的指示功能和安全性能。產品具有先進技術、顯示清晰、長壽命等特點。

DL-6000系列開關狀態綜合指示儀的應用，可取代現有的一次回路模擬指示牌、電磁式開關狀態指示器、接地指示器、帶電（閉鎖）指示器、自動加熱除濕、溫度控制器等多種控制、指示裝置。

主要技術指標

▲工作電源：AC/DC 85～230V

▲使用條件：溫度，-25℃～+65℃；濕度，相對濕度≤90%RH

▲溫度測量范圍：控溫范圍在訂貨時可由用戶選擇

▲濕度測量范圍： 5～99% RH

▲溫度精度: ±5 ℃

▲濕度精度：±5% RH

▲控制端輸出：AC22V 3A

▲功    耗：≤5W

外型及開孔尺寸

外型尺寸：195mm（高）×135mm（寬）×50mm（深）

開孔尺寸：179mm×121mm

      嵌入式安裝：先在中門上開179mm×121mm矩形孔，將其裝入，然后用四個φ3螺釘緊固即可（間距為186mm×125mm）。
